Data Flow Diagram

  • oleh
  • Oktober 17, 2020Oktober 17, 2020

Data Flow Diagram adalah suatu network yg menggambarkan suatu sistem automat/komputerisasi, manual atau gabungan dari keduanya dalam susunan berbentuk komponen sistem yang saling berhubungan sesuai dgn aturan mainnya

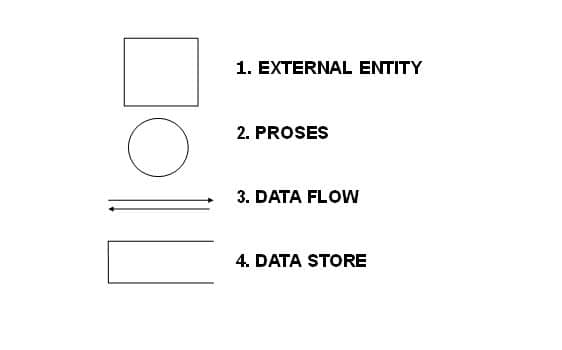

Symbol Data Flow Diagram :

Bentuk Data Flow Diagram

  1. Diagram Arus Data fisik

                                Penekanan menggambar adalah bagaimana proses-proses dari sistem diterapkan termasuk proses-proses manual dan biasanya digunakan untuk menggambarkan sistem yang lama.

 2.  Diagram Arus Data Logika

                           Lebih tepat digunakan untuk menggambarkan sistem usulan dimana penekanannya hanya pada logika dari kebutuhan-kebutuhan sistem.

ATURAN MAIN MENGGAMBAR DFD

  1. Dalam DFD tidak boleh menghubungkan antara EXTERNAL ENTITY dengan EXTERNAL ENTITY secara langsung
  2. Dalam DFD tidak boleh menghubungkan antara DATA STORE  dengan DATA STORE secara langsung
  3. Dalam DFD tidak boleh menghubungkan antara DATA STORE dengan EXTERNAL ENTITY secara langsung (atau sebaliknya)
  4. Setiap PROSES harus ada DATA FLOW yang masuk dan ada DATA FLOW yang keluar.

CARA MEMBUAT DFD

  1. Top-Down Analysis, mulai dari umum sampai dengan detail
  2. Jabarkan proses sampai sedetail mungkin
  3. Pelihara Konsistensi Entity, Proses, Data Flow dan Data Store yang terjadi dalam Data Flow Diagram
  4. Berikan Label yang bermakna untuk tiap-tiap simbol

Konsep Arus Data :

  1. Konsep Paket dari Data (packet of data)
  2. Konsep Arus Data Menyebar (diverging data flow)
  3. Konsep Arus Data Mengumpul (converging data flow)
  4. Konsep Sumber dan Tujuan Data
