One Pipe System , Two Pipe System dan Single Stack System

  • oleh

ONE PIPE SYSTEM

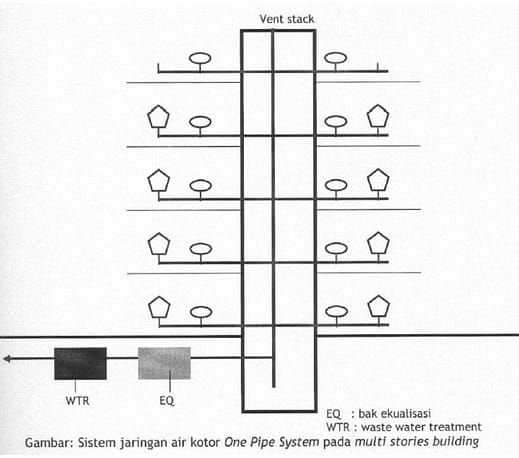

Gambar : One Pipe System
  • Semua sistem pembuangan (air tinja dan air sabun atau air kotor tainnya) pada One
  • Pipe System dialirkan melalui satu pipa.
  • Pada ujung pipa bagian atas selalu terbuka dan disebut vent stack.
  • Manfaat vent stack adatah untuk menghindari terjadinya cyclone effect karena sifat pipa merupakan bejana berhubungan.

TWO PIPE SYSTEM

  • Pada Two Pipe System, air tinja dan air kotor/air sabun dipisahkan pembuangan dengan dua jenis pipa.
  • Soil pipe mengalirkan air tinja, waste pipe mengalirkan air kotor selain air tinja.

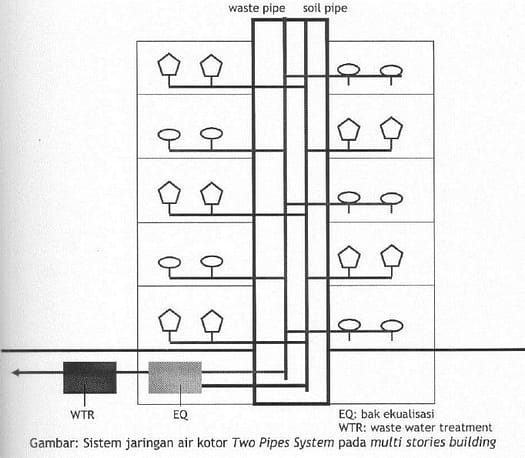

Gambar Two Pipe System

SINGLE STACK SYSTEM

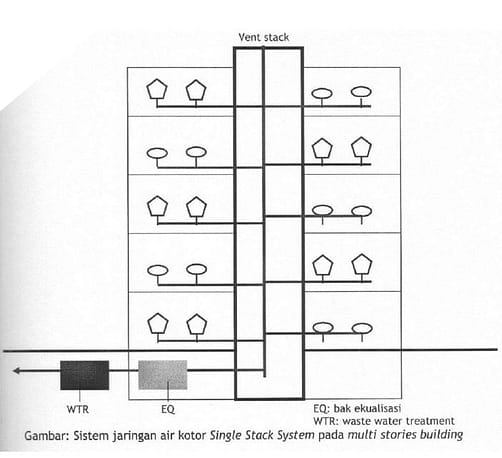

Gambar Single Stack System
  • Pada  Single Stack  System, air  tinja  dan  air  kotor /  air  sabun  dipisahkan pembuangan dengan dua jenis pipa pada aliran mendatar, sedangkan pipa vertikal menjadi satu.
  • Pada ujung pipa bagian atas selalu terbuka dan sering disebut sebagai vent stack.
  • Keuntungan sistem ini adalah memudahkannya pengontrolan pipa mendatar bila terjadi gangguan/kebuntuan dalam saluran. Selain itu, pipa tegak yang berupa vent stack cukup satu buah saja, biasa dianggap menguntungkan.
  • Sistem ini banyak digunakan di Indonesia.

Referensi Bacaan : ELISA (eLearning System for Academic Community) UGM
